您可点击网址：http://qr61.cn/sy/owcl7I/sb2R3dk，在搜索框中输入产品型号的数字部分，查找您需要的说明书。输入产品型号后，点击搜索框后面的放大镜进行搜索。

您可点击网址：http://qr71.cn/sy/owcl7I/sx7SVm8，在搜索框中输入产品型号的数字部分，查找您需要的仪表3D图或尺寸图。输入产品型号后，点击搜索框后面的放大镜进行搜索。

如未查找到您需要的资料，可输入“人工”转人工客服咨询。

1、通讯协议下载：

各种通讯协议及宇电仪表通讯案例可以在以下网址下载：https://www.yudian.com/Download/11904/List.html。

AI-5xx/AI-8xx系列下载单路仪表通讯协议说明；AI-7xxx系列下载多路仪表通讯协议说明；AI-8xx8系列下载相应的说明书。

2、通讯地址和波特率设置：

通讯地址用Addr参数设置，一个通讯接口最多允许连接80个通道。

通讯波特率用bAud参数设置，设为9600表示9600bps，设为19.20表示19200bps；对于AI-8xx8系列仪表，波特率单位为0.1Kbps，设置9.6对应9600bps，设置19.2对应19200bps。

3、仪表通讯数据格式：

默认1个起始位、8个数据位、无效验、1个或2个停止位。V9.X版本仪表可选择偶效验格式。

4、仪表通讯方式设置：

4.1 AI单路仪表和AI-7xxx系列多路仪表通讯相关参数为：通讯地址Addr、通讯波特率bAud、通讯模式AFC。通讯模式AFC=0时为MODBUS-RTU协议，AFC=1时为AIBUS协议。如果内部无AFC参数，通过AF参数选择通讯协议类型，AF.H=0时为AIBUS协议，AF.H=1时为MODBUS协议。V9.X 以上版本 MODBUS 协议读指令一次最多可读 20个字的数据。

4.2 AI-8xx8系列多路模块为MODBUS通讯协议，通讯相关参数为：通讯地址Addr、通讯波特率bAud。

1、仪表面板说明：

仪表PV窗口为测量值，SV窗口为设定值，MV窗口为输出百分比。

圆弧键用于进入参数设置状态，确认参数修改等；左键（A/M)用于数据移位（兼定点控制操作）；向下键（RUN)用于数据减少（兼运行/暂停操作）；向上键（STOP)用于数据增加（兼停止操作）。

指示灯用于显示对应点位的输出状态。

2、如何修改给定值：

定值控制时在仪表正常运行状态下，短按向左键进入SV值设定界面，向左、向上、向下三个键搭配，完成SV值的设置。在实际操作中，如无法修改给定值，需要将当前LOC值设置为0。对于程序型仪表设置给定值时，需先进入参数设置菜单将Pno参数的数值设置为所需要的程序段数量，然后在正常显示界面点按向左键进入程序编辑界面按要求设置各程序端值和时间。

3、如何进入及修改内部参数：

仪表的设置分为现场参数和完整参数两部分，按圆弧键两秒进入设置菜单，如果只显示少量的几个设置参数，就返回到测量界面，说明没有进入完整参数表。重新进入设置菜单，按圆弧键找到LOC参数。如果设置菜单内没有LOC参数，可以长按向左键调出，输入密码（出厂默认808），就可以进入完整参数表。进入完整参数表后找到需要修改的参数并按向上下键修改，修改后按圆弧键一次跳到下一个参数就保存了。25秒无任何操作，将放弃当前参数修改自动返回正常显示状态。同时按向左键和圆弧键可保存修改返回正常显示状态。

4、恢复出厂设置：

V9.2以上版本的单路仪表可以设置LDAL=995.8，BAUD=995，CTRL=APID来恢复出厂参数。多路仪表目前无一键恢复出厂设置功能。

1、仪表输入信号选择：

1.1 AI单路仪表热电偶（需选择对应的补偿导线）、热电阻、毫伏直流电压信号可直接接入仪表；0-1VDC~10VDC信号在D以上尺寸或D71导轨型仪表可以直接输入，D61等48*48尺寸需定制输入；4-20mA电流信号可安装I44模块（E以上尺寸）或并电阻转为电压信号输入。

1.2 多路仪表输入信号需选择相应的模块，如J1热电偶、J2二线热电阻、J3直流电压、J4直流电流、J7热电偶热电阻通用输入模块等。

2、多路D71等导轨仪表Pt100接线方式：

多路仪表D71尺寸输入为J7模块时，设置AF=0时为二线Pt100接法输入，设置AF.B=1时(AF=2）为2N+1 Pt100接法输入，设置AF.B=1和AF.C=1时(AF=6）为三线Pt100接法输入。2N+1 Pt100接法时，第一通道为三线制接法，其它通道为二线制接法，要求所有导线尽量一样长。

3、显示不准处理办法：

误差较小可以用SCB参数修正，长按圆圈键进入菜单界面找到LOC设为808，再单击圆圈键就可以找到SCB。如果误差较大就需要检查输入信号是否正常。除SCB修正测量值的方法，部分高端仪表还具有测量值多点修正功能。

4、PV测量值波动大：

要检查传感器输入是否采用屏蔽线，只有短距离且现场没有干扰小的环境才能使用无屏蔽线作为输入；检查传感器是否正常工作；有些热电偶内部绝缘做不好，导致热电偶负极与外壳相碰，除非是对感温速度要求非常快的漏端热电偶使用场合外，建议不要使用这类热电偶负极与外壳相碰的产品，这类热电偶无法用于负极共用的多路测量，并且如果电炉保温材料在高温下漏电不仅会导致测量值波动还会影响系统安全。如果对于测量速度要求不高，必要时还可以设置仪表的滤波参数来适当降低数据波动。

仪表输出信号设置出厂时已经按内部安装的模块类型设置好，一般不需要改动。控制模式有PID控制和位式控制（ONOFF)两种，通过Ctrl参数设置。

1、如何判定仪表有无输出：

首先看仪表面板OP1指示灯有没有亮，如果不亮需要确定仪表是否运行，再检查仪表参数是否设置正确；如果亮说明仪表输出状态正常，可以用万用表检测仪表输出端子信号是否正常，输出信号正常但后端执行器不工作就需要沿着输出线路排查其他设备或线路故障，无输出信号可以判断为仪表输出模块异常。

2、测量值PV超过设定值SV还有输出：

2.1 如果PV持续大于SV且不回落，则可能是PID或MPT控制参数设置不当，需要自整定或重新设置。

2.2 除以上原因外，把反作用设置为正作用（系统功能CF参数或ACT参数）设置错误，输出下限OPL参数设置不为0也会导致PV大于SV时仍有输出。3、仪表的控制算法是包含比例、积分和微分（即PID运算）作用的，当PV大于SV时，只代表比例作用部分关闭输出，但是微分作用和积分作用不单纯看PV是否大于SV，微分主要看当前变化趋势，而积分是过去历史的累积，因此即使加热控制PV大于SV也可能存在输出，因为系统认为只有这样才能避免PV下降过度。

3、仪表无输出信号怎么处理：

检查仪表输出接线是否正确、控制方式、输出方式、输出上下限、正反作用；ＳＶ／程序段值是否设置正确，程序表是否有运行程序；仪表输出模块是否有装对；仪表是否有设置报警外部停机功能。

4、仪表控制不稳定：

新表在新系统使用前必须自整定一次，仪表还有自适应自学习功能，整定结束后需让仪表工作数十分钟至数小时方可进入最佳工作状态；整定后若控制有偏差，一般是自整定条件不符，可参看说明书上描述修改自整定条件，特殊环境下也可能需要人为修改PID或MPT参数；对于相同的系统（比如，同型号的电炉）其特性一般差距不大，可以直接输入已知的正确PID或MPT参数，无需重复自整定。

5、仪表输出灯或闪动报警符号但无报警信号输出：

检查输出模块、报警参数设置值和AOP参数是否正确；是否有安装报警模块。

6、继电器输出动作太频繁：

可加大输出周期参数CTI，一般继电器可设置在15~60秒之间，能兼顾继电器寿命和控制效果，但建议客户使用可控硅或固态继电器进行控制。

1、如何启动自整定：

对于单路仪表：控制方式Ctrl采用APID或nPID模式时，在测量值PV为温室情况下把设定值SV设置成常用温度的60%左右，按住向左键两秒调出At参数，把参数值从OFF改成on，并点按圆弧键确认开启自整定。自整定启动后仪表将闪动显示“At”字样，等自整定At符号自动停止闪烁后，将SV值改回常用温度，就可以正常工作。对于多路仪表：把相应通道的At设置为1启动自整定，如启动第二通道，则设置At2=1，整定完成后自动变为0。

2、单路仪表面板按键无法启动自整定：

先确认控制方式是否为APID或nPID模块，若按向左键两秒无法进入At参数，则需进入完整参数表，将At参数从FOFF修on或OFF，并将当前LOC值设置为0。即可通过向左键快捷设置At参数。

3、如何中止自整定：

对于单路仪表按住向左键两秒调出At参数，把参数值从on改成OFF，按圆弧键确认。如为了防止误操作启动自整定，可按住向左键两秒调出At参数，把数值从OFF改成FOFF，按圆弧键确认。对于多路仪表，把对应通道的At参数改为0，这样就可以终止自整定。

设置 OPL 参数为-1~-110%且控制方式 Ctrl = APId/nPId 时，仪表变为双向输出系统，具备主输出 OUTP 和辅助输出AUX 两个相反的 PID 控制输出，其中主输出OUTP使用 P、I、d、ctl 控制参数，辅助输出AUX使用 P2、I2、d2、ctl2 控制参数。

仪表上电运行模式指设备通电后或者因意外停电再重新上电后，仪表设置PONP可以选择上电后停下、继续运行等模式。上电免除报警设置是为避免刚上电出现不必要的报警，加热模式时设置Act=rEbA为上电免除下限报警；制冷模式时设Act=drbA为上电免除上限报警。

设置输出上限OPH和有效范围OEF实现功率限制。如设置OPH=50，OEF=300.0，表示测量值300.0以下时最高功率为50%，测量值大于300.0时功率不限制（最高为100%）。

通过OPt参数选择，分为无阀位反馈和有阀位反馈两种模式。无阀位反馈时，设置OPt=nFEd，strt=阀门行程时间；有阀位反馈时，阀位信号从仪表5V输入口接入（反馈电位器需加5V电源转为0-5V信号），设置OPt=FEd，且需要做阀位自整定，整定后阀位上下限会保持在SPSL、SPSH参数。

AI仪表程序段模式分为斜率模式和平台模式，默认为斜率模式。斜率模式情况下需要测量值准备功能时设置PAF.H=1;平台模式时固定需要开启测量值准备功能设置PAF.A=1、PAF.B=1。测量值准备功能需要和偏差下限报警配合才能生效，一般情况设置LdAL=-3.0,AHYS=2.0。

1、AI单路控制仪表变送：

设置ctrl=POP(测量值变送）或ctrl=SOP(给定值变送），默认变送量程用SCL、SCH定义，也可设置AF2=8用SPSL、SPSH定义（注意阀位控制时不能设置）。

2、AI-500/501/700/701变送设置：

设置ctrl=POP(测量值变送）或ctrl=SOP(给定值变送），V9.X版本默认变送量程用SPSL、SPSH定义。3、AI-7XXM多路巡检表变送设置：在OUTP（M3）位置安装输出模块时，设置OPn定义变送通道。在COMM位置安装输出模块时，固定变送通道2测量值，需设置Addr=0或40、bAud=200。变送量程用SCLX和SCHX定义，X表示对应通道号。

在 MIO 插座或COMM 插座安装 I2/I5 模块（需设置 bAud=1）上安装 I2、I5 模块，则可在外部连接开关，通过开关通断来执行控制功能，实现运行停止切换、双给定值切换、手/自动切换等功能。

程序时间设置为负数时代表跳转+事件输出功能，整定部分代表跳转的段号，小数部分代表事件输出。事件输出可用来做为程序运行后报警动作或程序段结束报警等功能，具体说明如下(通过参数PAF.E=1可把事件输出定义到AU1 AU2输出)：

-XXX.1，AL1动作，AL2解除；

-XXX.2，AL1解除，AL2动作；

-XXX.3，AL1和AL2均动作；

-XXX.4，AL1和AL2都解除。

设置AF2.A=1或AF2.A=1、AF2.B=1时可通过外部模拟量信号来改变仪表的给定值，可实现比例调节、串级调节、手操器等功能。外给定信号固定为0-5/1-5V 电压信号。外给定功能有效时，内给定值不起作用，当外给定信号断开时自动切换内给定。注意：使用外给定功能时测量信号不能为0-1V及以上电压信号，也不能使用阀位反馈输入功能。

分为AXX和dXX两组参数，AXX用来定义温度分段值，dXX用定义功率分段值（d00-d59单位为：100%×（1/2000））。设置如下：

仪表Loc=0的状态下改为3698，按菜单键确认，进入以下参数:

A00=1；（固定值）

A01=1050；（固定值）

A02=仪表限制输出的起始温度；

A03=仪表限制输出的温度量程，即最高温度-最低温度；

A04=表示非线性数据温度分段的段长，即A03/N(N：段数)；

d00=表示温度低于A02起始温度时的最大输出功率；

d01=温度低于（A02+1×A04）的最大输出功率；

d02=温度低于（A02+2×A04）的最大输出功率；

d0N=温度低于（A02+N×A04）的最大输出功率；

一般最好在d0N后面加一段功率限制，d0（N+1）=d0N。

对于具备手/自动控制功能的单路仪表且A-M参数为MAN或Auto模式时，在正常显示状态下，按圆弧键切换到手/自动界面。SV屏第一位显示A表示当前是自动输出，按向左键可以在自动和手动状态切换。SV屏第一位显示M是表示当前为手动输出，MAN指示灯亮，此时可通过向下、向上键调节输出百分比，再次短按圆弧键可退出手/自动界面。对于具备手/自动控制功能的多路仪表，设置At参数为3（AI-8xx8)或20(AI-7xxx)切换为手动输出，通过修改对应通道OP参数改变手动输出百分比。

如果仪表显示非数字代码，可以参照图片显示的代码含义及应对方法：

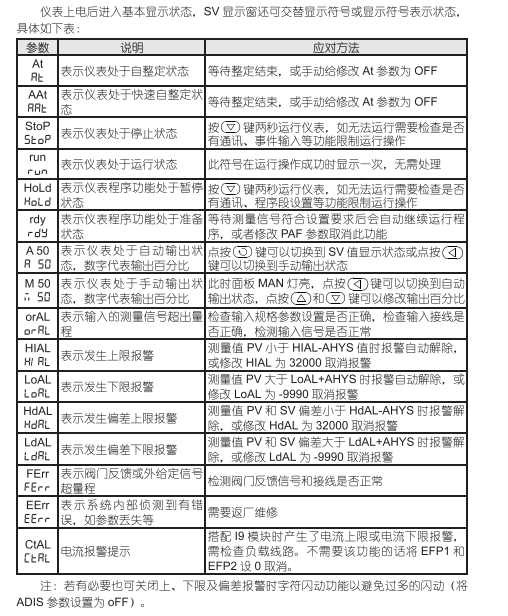

1、单路仪表：

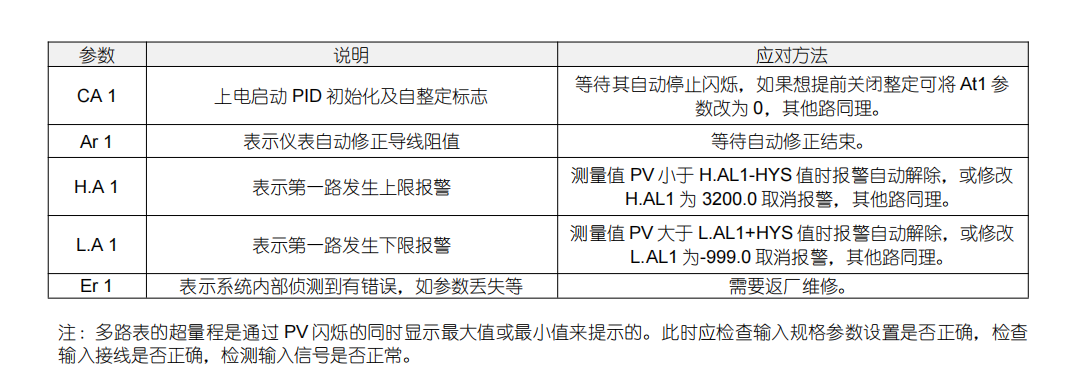

2、多路仪表：

1、AIJK30：需要检查输入11+  10-端4-20mA信号是否正常；供电7接L，8接N；三组触发端子按接线图的顺序接入，触发器G1接可控硅的G1,触发器GL接可控硅的G2（两个单硅反并联）或阳极相线进线端（双向硅）,负载必须为星型接法且星点接零线。

2、AIJK33：需要检查输入11+  10-端4-20mA信号是否正常；供电7接L，8接N；三组触发端子按接线图的顺序接入，触发器G接可控硅的G1，触发器的GL接可控硅的G2（两个单硅反并联）或阳极相线进线端（双向硅或单硅二极管反并联）。负载为三角形或星型不接零接法。

3、AIJK10：需要检查输入11+  10-端4-20mA信号是否正常；供电7接L，8接N；下方端子触发二的G和GL分别接可控硅的G1和G2。

组态王选择宇光——AI系列仪表——串口的驱动，在编辑数据词典时，寄存器名有类，V类及R类，V类寄存器只读其中：V1为测量值，V2为给定值，V3为输出值MV，V4为报警状态；R类寄存器的定义是，按AIBUS通讯协议的表格中参数代号来的，在各16进制代号前加字母R就是各参数。
MCGS中选择宇光智能仪表的驱动；寄存器的含义同组态王。

仪表在AIBUS通讯时返回的数据中包含有报警状态，为返回数据中的第6个字节，其含义如下表：

需要其他添加其他仪表型号时，可以安装路迳下的YDOPC文件夹（一般默认在C:\Programfiles\YDOPC）下增加配置文件，需要的哪些参数可以参照宇电AIBUS通讯协议中的参数代号表自行增减；不需要的参数尽量不要读取。

目前宇电仪表V8.X版本以上的表都支持MODBUS协议，但有部分V7.X版本型号（如AI-708H等）可以选择安装S6模块转为MODBUS协议。
