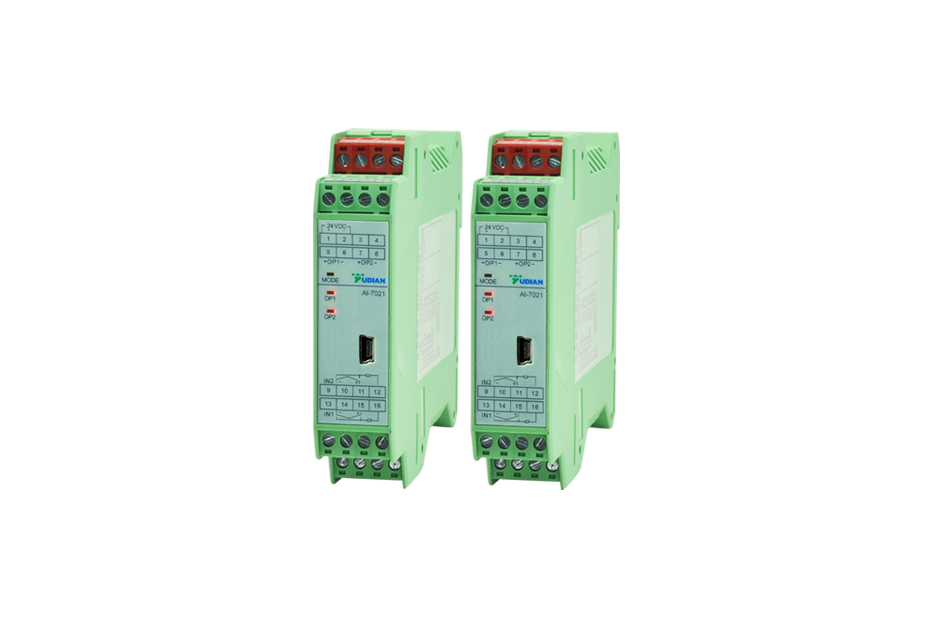

AI系列可编程温度变送器/信号隔离器

智能化可编程温度变送器/信号隔离器


一、产品概述

AI-7011/7021智能化可编程温度变送器/信号隔离器,其输入信号是可任意编程的热电偶、热电阻及线性电压 (mV),外部并联精密电阻可输入电流信号,输出信号为4-20mA或0-20mA,输入具备数字滤波功能。Al-7021可以作为2个独立的变送器或信号隔离器使用,也可以通过参数设置变成1进2出的变送器或信号隔离器使用,降低了成本及设备的安装体积,使用灵活方便。


二、功能特点

1、DIN导轨安装,宽度仅22.5mm,占用更小的柜体体积。

2、使用高性能的元器件,大大降低温度漂移并使得通道之间相互干扰降低。

3、数字校正电流输出,无电位器,进一步提高了电流输出精度及稳定性。

4、可直接用1394连线连接E8型手持显示器进行编程,如自由选择输入类型,定义变送输出的量程等。


三、技术指标

1、供电电源

   100-240VAC/50Hz+10%,-15%或24VDC/AC可选

   电源消耗:≤3W

2、输入规格:

   热电偶:K、S、R、E、J、T、B、N、WRe5-WRe26

   热电阻:Pt100、Cu50

   线性电压:0-20mV、0-60mV、0-100mV、0-1V、0.2-1V、-20 - +20mV、-100 - +100mV等

3、测量范围:

   K(-50 - +1300℃ )、S(-50 - +1700℃ )、R(-50 - +1700℃ )、 T(-200 - +350℃ )、E(0 - +1000℃ )、J(0 - +1200℃ )、 B(0 - +1800℃ )、N(-50 - +1300℃ )、WRe5-WRe26 (0 - +2300℃ )、Ptl00 (-200 - +900℃ )

4、变送精度:±0.3%FS±1个字(包括输入与输出误差)

5、温度漂移:≤0.015%FS/℃(包括输入与输出的温度漂移)

6、电磁兼容:IEC61000-4-4( 电快速瞬变脉冲群 EFT),±4KV/5KHz; IEC61000-4-5(浪涌),4KV

7、隔离耐压:

   电源端与信号输入及输出端相互之间≥2300VDC;

   输入及2路输出相互之间≥200VDC

8、输出规格:0-22mA范围内自由定义,最大输出电压≥11V

9、使用环境:温度-10 - +60℃;湿度0-90%RH

注:B分度号热电偶在60-400℃范围可进行测量,但精度无法达到标定精度,在400-1800℃可保证精度


四、型号定义

AI-7011D5 单路温度变送器/信号隔离器

AI-7021D5 双路温度变送器/信号隔离器
