AI大屏系列多路显示报警仪表

AI系列多路大尺寸触摸操作记录型显示报警仪表


一、产品概述

    AI系列多路大尺寸触摸操作记录型显示报警仪表是在传承了宇电多项经典技术的基础上研发推出的一款集测量、显示、报警、记录等功能于一体的超薄型仪表,最多支持6个回路信号直接输入。具有5英寸、7英寸与9英寸三个尺寸,每个尺寸都有2路、4路、6路的型号供选择。9英寸厚度仅有38mm,因此对安装空间要求低,可以很方便地安装在各类设备的操作面板上。全新工业级触摸屏式操作,主要参数设置在一个界面内轻松完成,而且设置菜单全部都是中文的,客户还可以通过移动设备(如:手机,平板电脑等)进行监控与操作。


二、功能特点

1、自定义信号输入支持多种热电偶、热电阻、电压、电流及二线制变送器直接输入,0.2级测量精度。各通道可以有不同的输入规格。 并且内建开方,乘法器,加法器及减法器等运算功能,内置带风速及大气压力常数补偿的干湿球测量温补偿湿度计算功能,输入干湿球Pt100信号,可以精确测量环境的温度与湿度。

2、可独立定义各自的回路的刻度,小数点位置,显示分辨率,数字滤波强度及平移修正等参数。

3、使用高性能的元器件,大大降低温度漂移并使得各个通道之间相互干扰降低,使多路测量在精度及抗干扰性能上也达到了与单路测量仪表相当的水准。

4、发烧级设计,整机低功耗,提供长达36个月质量保修期;双CPU处理模式,一颗ARM芯片用于处理图形人机操作界面及数据记录功能;独立的单片机CPU用于保证控制及采样实时性,满足严格的工业现场要求;通过4KV群脉冲抗干扰测试。

5、仪表带数据记录功能,可以显示实时趋势、光柱及历史趋势,并提供报表形式的记录数据及报警记录功能。拥有150M的存储空间。存储的数据不仅可以在仪表液晶屏上以曲线和数值进行回放,也可以通过U盘导出在电脑上做进一步分析处理。

6、*仪表内置WEB服务器且具备以太网接口,可以通过以太网接口使用www浏览器对仪表进行远程监视及操作。

7、仪表自身具有5个模块插座,客户可自行安装各种模拟量和开关量的输入、输出模块来灵活配置仪表的功能。

8、*当仪表自带模块组合达不到客户需求时,还可以通过扩展口连接各种型号的宇电温控器模块、开关量I/O模块或PLC等,最多可以集成组态多达数十路的测量及控制回路。

9、*具有P2P云端功能(无须公网IP,即可穿透内网监控),可异地通过智能手机、平板电脑等移动设备进行监视与操作。

注:标*的功能如有需要请向宇电公司咨询。

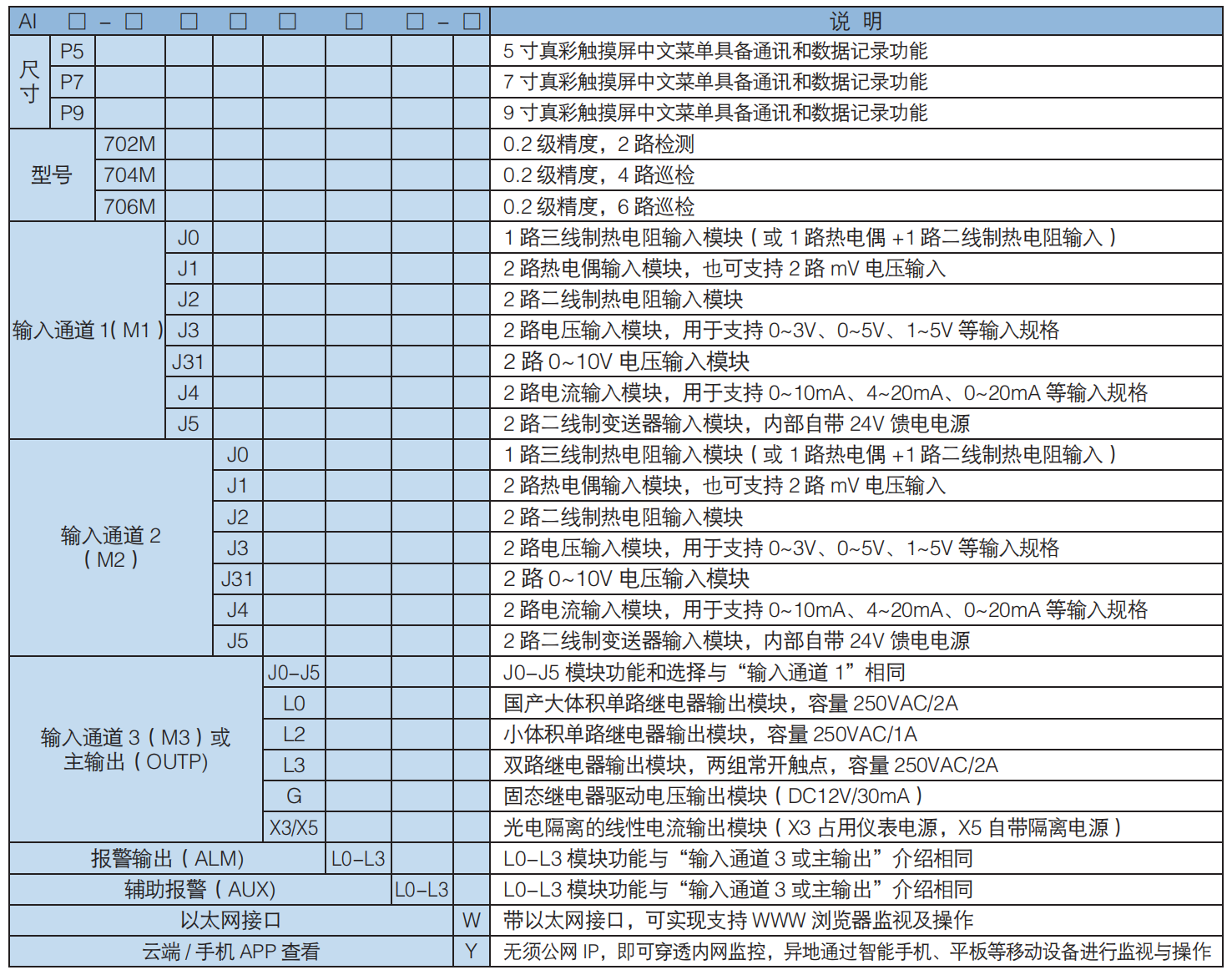

三、选型及规格

大尺寸 显示报警仪表.jpg

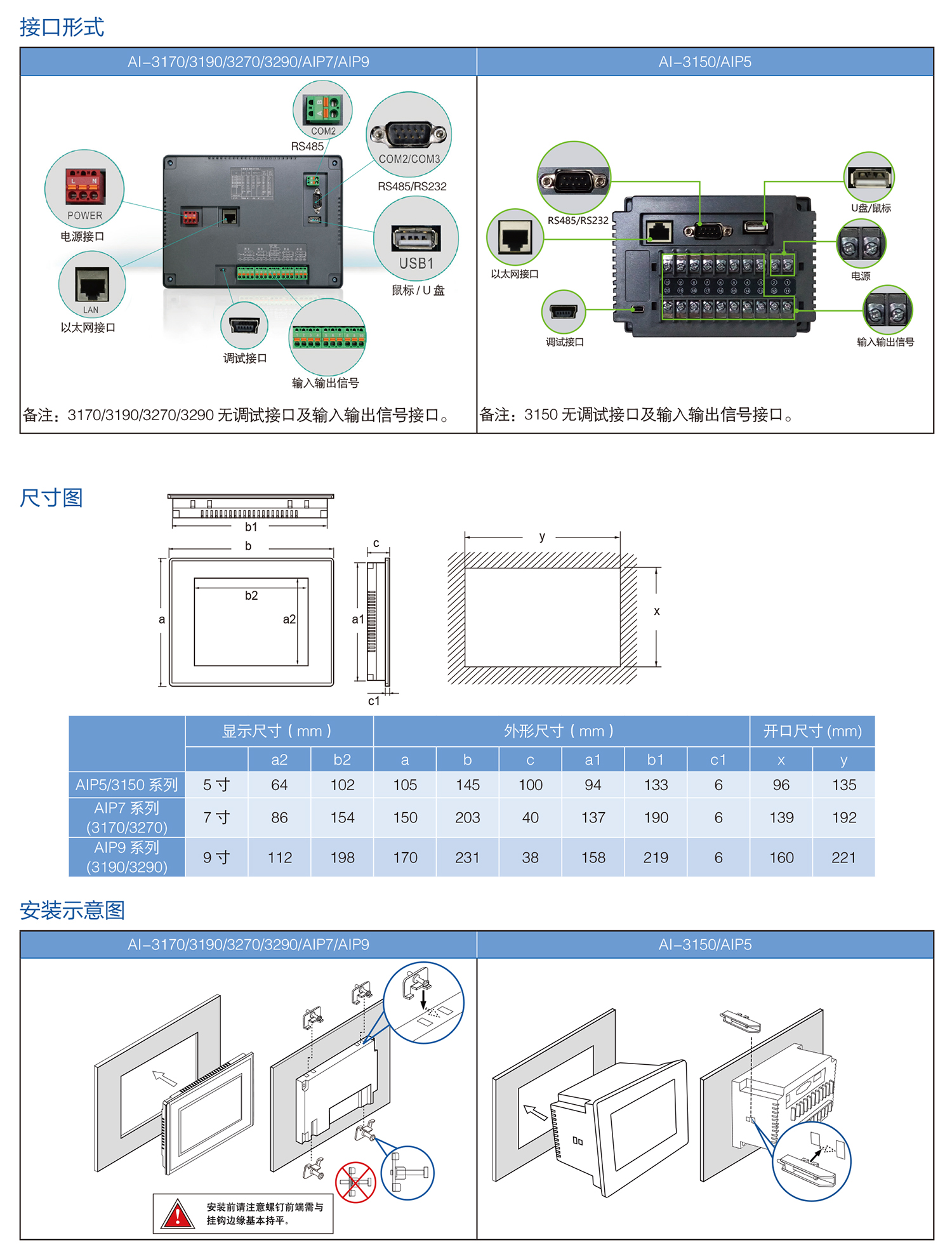

四、接口形式、尺寸图、安装示意图

大屏系列 接口形式 尺寸图 安装示意图.jpg
